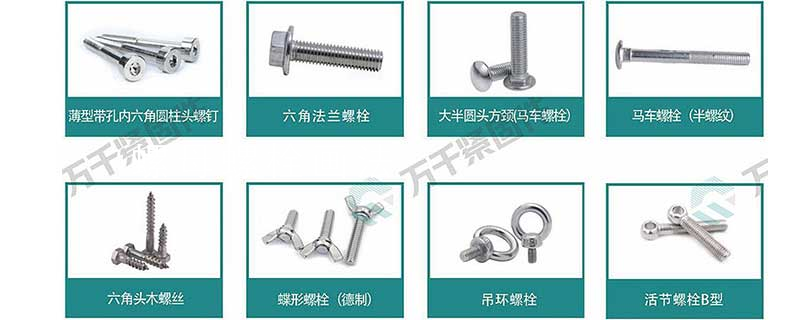

螺栓怎么画

问题一：螺栓画法 这个产品是GB/T5783-2000，六角头螺栓 全螺纹。 尺寸c及dw是螺栓头下凸台的控制尺寸，主要目的是：1.避免螺栓装配时六角头棱边毛刺，划伤基体表面；2.减小螺栓头部受附加弯曲力作用； 至于是否需要加垫圈这个取决于螺栓装配孔的大小，螺栓装配孔过大时就应该加垫圈以增大接触面积，另外螺栓安装孔是紧密间隙配合时可以不加垫圈，另外你可以查阅垫圈的标准，一般垫圈的内孔不会比螺栓直径大太多，这样再看下dw比垫圈内孔也不会大很多，尤其安装弹簧垫圈的时候dw凸台直接就胀开垫圈，没有起到好的作用。个人建议螺栓装配孔不宜过大，不安装垫圈。 问题二：螺栓如何绘图 螺栓的平面图绘制按机械制图标准。现在的机械CAD

Autocad2012螺栓螺母怎么画

最简单画法就是如下图的云线所圈的表示，螺栓就是一根直线、螺母即一对交叉线、垫片为一短横线。

TONGDUANwsqyls高粉答主

2017-09-25每个回答都超有意思的

先画出六边形的俯视图，然后再画侧视图，再从俯视图引出射线，把侧视图分为两等分或者三等份，然后再从侧视图的上下边偏移下两线段，再用圆弧线段画出上下的圆弧线，删除多余的线段，螺母就画好了。

weidyawn

2012-06-12超过15用户采纳过TA的回答

都什么年代了，还在直接用auto cad 画图。建议，先用三维软件（主流的proe,solidworks都可以），建模，生成工程图，另存为dxf，在用auto cad打开，就可以得到你想要的任意形状螺栓，螺母，当然，必须符合机械设计标准！祝好运追问唉。。。杯具。。。好的。。。谢谢。。。

zhuvsdi

2012-06-07

你可以去“中国机械CAD论坛”上下载标准间控件。安装后可以直接套用。

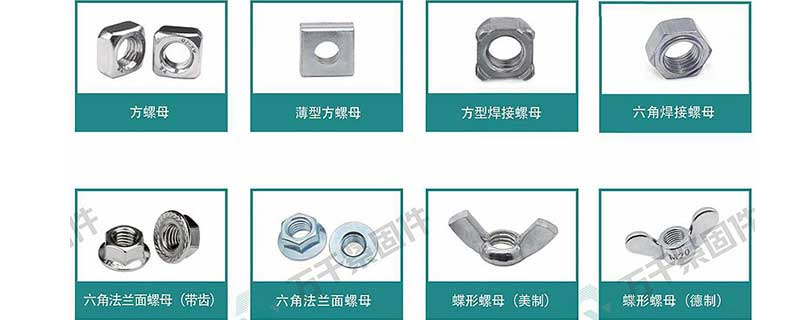

螺母怎么画

问题一：有proe画六角螺母的步骤是什么？ 1． 拉伸六棱柱体（Extrude）： 属性：Both Sides，选Top位绘图平面，默认参考平面，拉伸长度：8，剖面如下（利用结构圆画六边行）： 2． 制造螺孔（Hole命令）： 孔径位10，孔深位Thru All，选取螺母顶面为孔的放置面，线性定位，到Right面的距离为0，到Front面的距离为0。 3． 制作旋转切面（Cut Revolve）： 属性：OneSide，选择一个跨过对角的两条棱的面为绘图平面，选择Top在选零件顶面为参考平面。旋转角度为360，剖面如下 ： 4． 复制旋转切面（Copy->Mirror）： 5． 倒角 ：
